Beleuchtung der Anlage
Um die Anlage in das richtige Licht zu setzen und auch bei Nacht möglichst viele Lichtlein zu präsentieren gibt es sehr viele Möglichkeiten.
Angefangen mit einfachen 16V Birnchen die direkt mit dem Trafostrom versorgt werden,
über LED Platinen bei denen man direkt den Trafostrom drauf geben kann, da dort bereits Dioden und Vorwiderstände eingebaut sind.
Alles natürlich in verschiedenen Farbtönen wie Gelb, Warmweiß oder Kaltweiß
Und in unterschiedlichen Heligkeitsstufen durch passende Vorwiederstände
Ich habe auf meiner Anlage fast alle Varianten ausprobiert
Es gibt zahlreiche Ideen wie diese anzusteuern sind, teilweise auch mit
Mikroprozessoren wie Arduino
Wenn man im Internet schaut gibt es einige
Projekte, einige vielversprechende aber irgendwie keins das alles steuern kann
Da kam mir eine Idee.
Warum die LEDs nicht per PC und DMX steuern

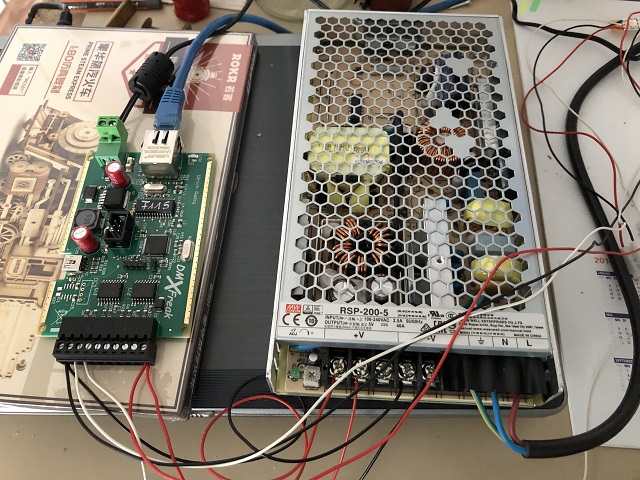

Ein passender DMX Controller war schnell gefunden, inkl. kraftvollem 5V Netzteil
ArtNet
RDM Quad Net Node von RHS
ArtNet RDM Quad Net Node ca. 100,- EUR
5V Netzteil RSP-200-5 ca. 50,- EUR

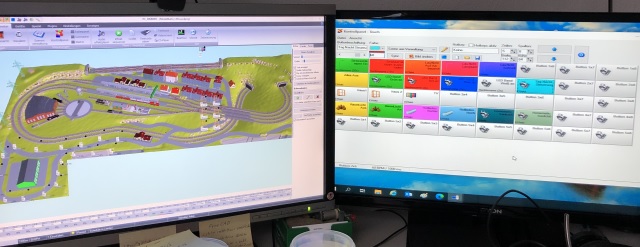

Und die passende DMX Software
PC_Dimmer von Ulrich Radig gibt es kostenlos
Hier kann man einzelne Button anlegen um die jeweiligen Effekte zu starten
Zunächst ging es darum die einzelnen günstig erstandenen LED Bogen-Straßenlampen anzuschließen.
sie hatten keine Vorwiederstände und so kam mir die Idee diese direkt ein einen DMX Chip anzuschließen

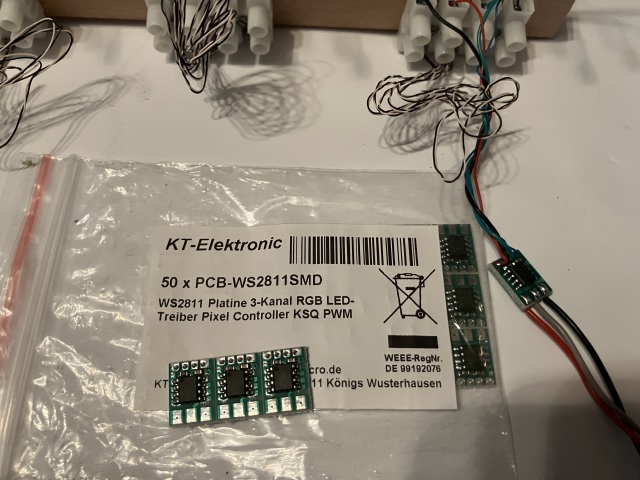

ein kleine Platine mit einem WS2811 ist für 3 Kanäle verantwortlich, sprich man
kann 3 LEDs anschließen und per DMX steuern
eigentlich für die Farben Rot,
Grün, Blau (daher RGB Controller) aber 3 mal Weiß geht auch.
Quelle:
www.kt-elektronic.de 50 Stück ca. 12
EUR
Der Ausgang des RGB Controllers (OUT) wird mit dem Eingang des nächsten RGB
Controllers (IN) verbunden, usw.
Alle Controller haben hintereinander eine
eigene Adresse (Kanal ) und bilden zusammen ein Universum.
Der ArtNet
Controller kann 4 Universen a 1024 Kanäle steuern

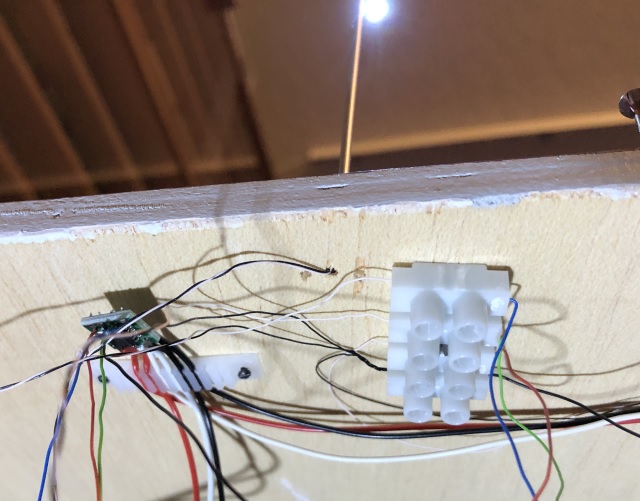

Unter der Anlage ist es so verkabelt. Ein RGB Controller sitzt unter der
mittleren Bogenlampe und versorgt die Bogenlampen rechts und links davon
50
Stück Straßen Bogenlampen bei EBay für 30 EUR

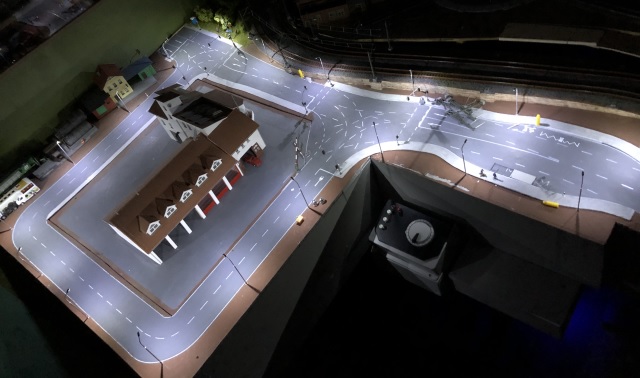

So sieht es im ersten Abschnitt aus

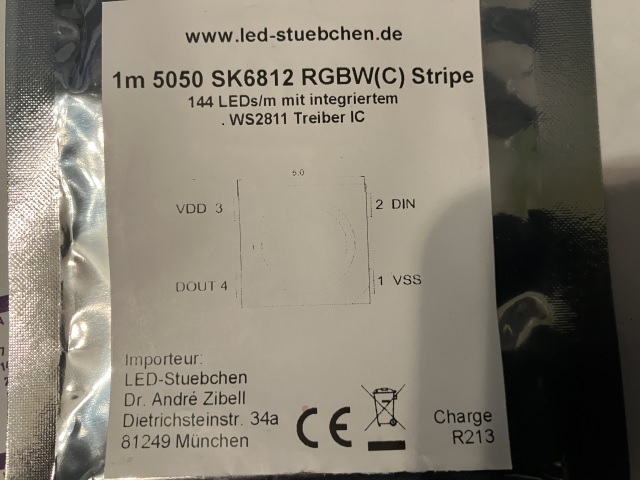

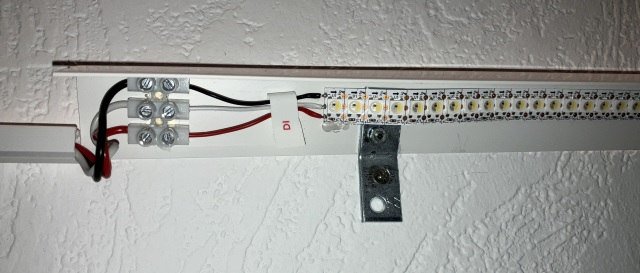

Dann habe ich mir mehrere LED Streifen besorgt. RGBW(N) und RGBW(C)

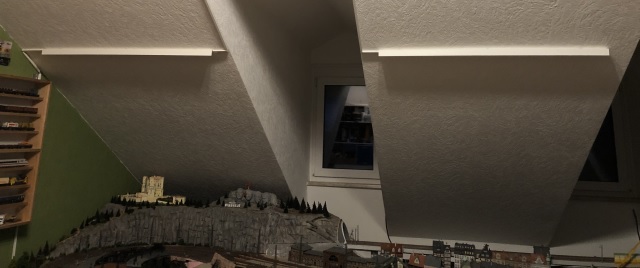

Diese
habe ich an das nächste Universum angeschlossen und mit Lichtblende unter die
Decke geschraubt
Jetzt kann ich über der Anlage alle Farben erzeugen. Allerdings erzeugt der
RGBW(N) Streifen nur warmes Weiß und der RGBW(C) kaltes Weiß.
Kalt-Weiß ist
besser um den hellen Tag zu simulieren
Quelle: www.led-stuebchen.de ca. 18,- EUR
Und da sind wir auch schon bei dem Hauptgrund warum ich RGBW Streifen mit DMX
steuern möchte.
Ich habe mir damit eine günstige
Tag-/Nachtsteuerung programmiert
Leider ist der Video zu groß geworden. Wer mag
kann ihn sich hier herunterladen. IMG_5464.MOV
Im Hintergrund meiner Anlage seht ihr die beiden Fenster. Mich hat jetzt
gestört das ich immer hinter die Anlage krabbeln muss um die Rollläden herunter
zu lassen.
Kurzerhand habe ich elektrische Rollläden eingebaut und diese
gleich mit meiner Homematic Anlage verbunden. Jetzt kann ich sie von der Tür aus
steuern.
Aber bei Homematic geht noch mehr.

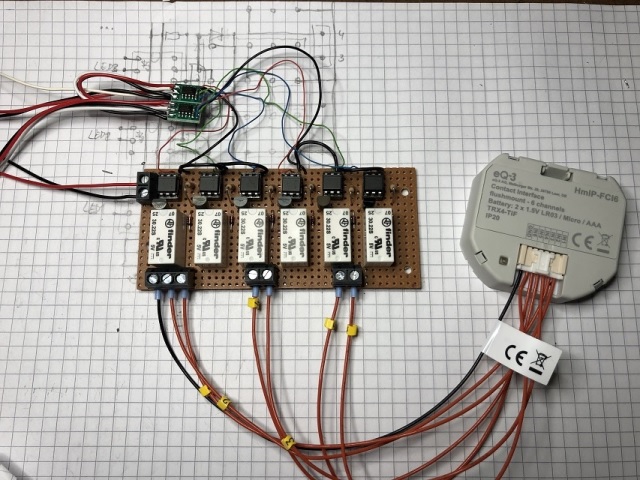

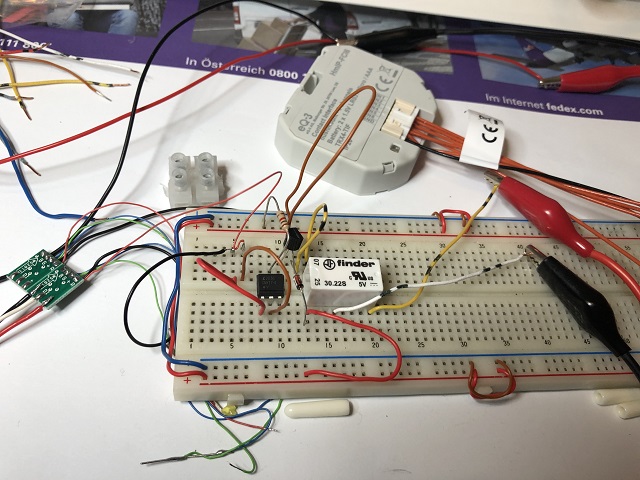

Ich habe mir einen RGB Controller geschnappt und dort über einen Optokoppler ein Relais angesteuert.
Das ganze mal 2 und ich kann damit 6 frei programmierbare Schaltfunktionen in
meiner Homematic Anlage ausführen.
Jetzt kann ich Rollladen runter, Rollladen
hoch, Licht im Zimmer aus und Licht im Zimmer an direkt über DMX steuern.
Da
man das Homematic Modul HmIP-FCI6 nur mit einem Tastsignal beschalten sollte
sind sie als Taster Programmiert.
Also kurz nach dem Einschalten der LED
(Optokoppler) gleich wieder ausschalten. Kanal 1537 an, 3 Sekunden warten, Kanal
1537 aus
Von diesen Erfolgen beflügelt habe ich beschlossen jetzt konsequent alles was mit Beleuchtung der Anlage zu tun hat mit DMX zu steuern
Diese Ansicht kennt ihr ja bereits. Nur diesmal habe ich die Beleuchtung auf DMX umgestellt

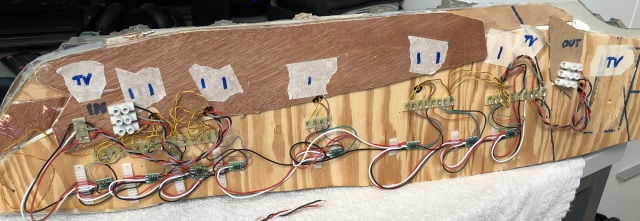

Da ich bereits die Häuserzeilen mit LEDs und Kästen für einzelne Fenster oder
Gruppen ausgestattet habe wollte ich das jetzt nicht komplett abändern.
Aber
so wie sie von Viessmann geliefert werden und von mir bereits eingebaut sind
laufen die LED Platinen nicht.
Entweder ich baue alles aus und baue jeweils
eine neue LED ein (das kostet mich auch noch mal 1 EUR) oder ich ändere die 2,5
EUR Platine ab und verwende sie weiter.

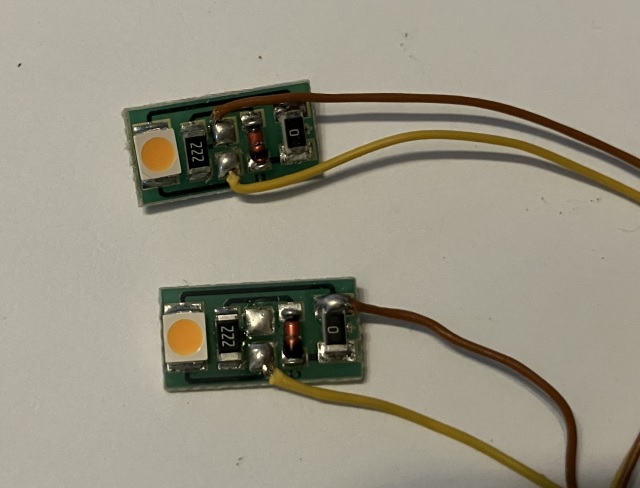

Kurz entschlossen habe ich das braune
Kabel um gelötet und so den Vorwiderstand umgangen. Oben original, unten nach
dem Umbau.

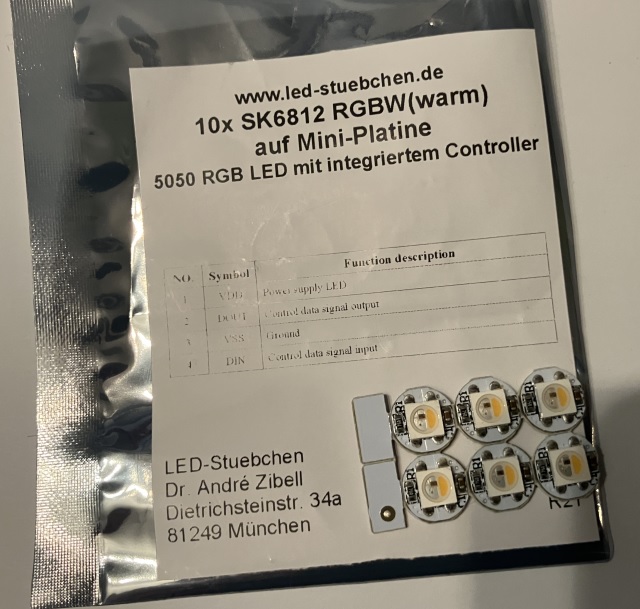

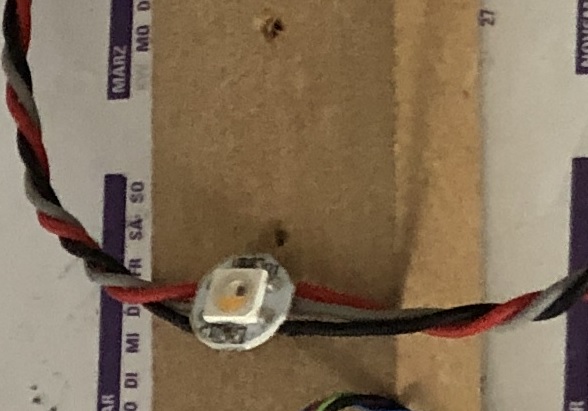

Jetzt kam mir die Idee eine echte RGBW LED zu verwenden und diese per DMX mit
unterschiedlichen Farbsequenzen anzusteuern.
Die TV Simulation war geboren.
Leider habe ich RGBW(warm) bestellt. Die kalte Version wäre bestimmt noch besser
für die TV Simulation.
Das gute an dieser Variante ist das die LEDs bereits
auf einer Platine sind und beim Kabel anlöten nicht verbrennen.
Leider
passiert das schnell bei den LED Streifen.
Die RGBW Platinen musste ich in die Kette zwischen die RGB Controller einlöten. Auch hier gibt es einen Eingang und einen Ausgang (beschriftet mit DI / Din oder DO / Dout)

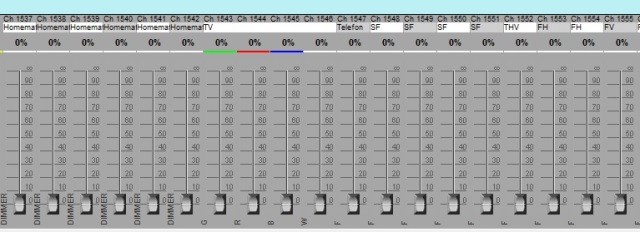

In PC_Dimmer sieht das dann so aus
Jeder DMX Controller ist als 3er Modul eingetragen.
Hier zunächst 2 x für die
Homematic Schalter,
dann die 4 Kanäle für das eine TV RGBW Modul (hier GRBW)
anschließend kommt ein DMX Controller an dem ich eine Telefonzelle (genauer die
LED) und noch zwei Schaufenster angeschlossen habe, usw.
Um es später leichter zu erkennen was an diesem Kanal gesteuert wird habe ich
jeden Kanal beschriftet.
Homematic, TV, Telefon, SF (Schaufenster), THV
(Treppenhaus vorne), FH (Fenster hinten), FV (Fenster vorne)
Man kann mit Hilfe der Schieberegler sehr schön testen wie hell man die LED
ansteuern möchte.
Und später im Programmablauf kann man diesen Wert dann
eintragen.

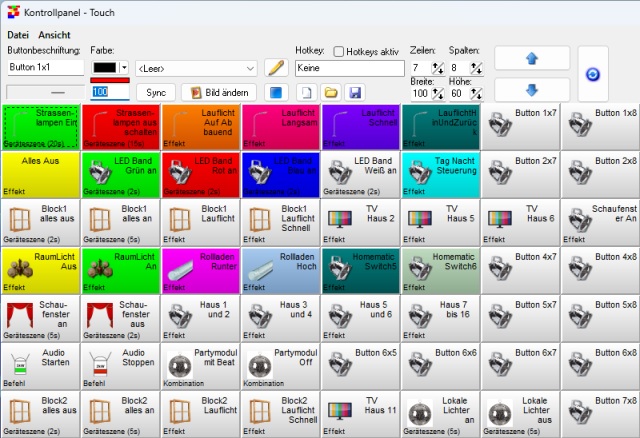

Über das Kontrollpanel kann man z.B. dann ganze Gruppen steuern,
z.B. alle
Straßenlampen an oder Lauflicht zum testen.
Sequenzen starten, oder gar
ganze Programmabläufe mit mehreren Sequenzen starten, inkl. Sound abspielen
z.B. Tag Nacht Steuerung mit Rollo zu, Licht aus, LED Band tag hell, dann
langsam dunkler, später dann Schaufenster an, Straßenlampen an, und ab und zu
LEDs in den Häusern an und auch manche wieder aus (belebtes Haus), ebenso kommt
die TV Simulation dazu indem man diese durch abwechselnde Farben ansteuert, so
als würde ein Fernseher in dem Raum leuchten.
Nach gewisser Zeit schläft
alles, dann wird es wieder langsam hell, die Straßenlampen gehen aus, bis es
wieder taghell ist.
Rollladen und Raumlicht kann man beim beenden der Tag
Nachtsteuerung öffnen, bzw. einschalten, wenn man mag.
Mehr hierzu später
